YJ系列(消防)应急照明电源

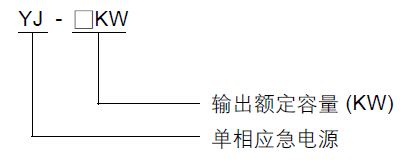

型号说明

说明:
安装形式、进出线(上、下)、单路/双路供电、输入输出相数、备用时间、消防联动、输出回路数均在订货时说明。

产品原理

YJ系列单相EPS应急电源, 是为建筑物内紧急疏散照明或重要用电设备提供集中供电的应急电源设备。

当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或超过正常电压的20%时，由控制器提供逆变信号，启动逆变电源，同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压正常后，应急电源将自动恢复电网供电。

产品特点

□采用集中供电模式，无需特殊灯具

□双路电源自动切换，可靠性高

□寿命长，主机寿命20年以上

□采用CPU控制，保证各动作点准确

□LED显示和声音告警，工作状态一目了然

□具有过压、欠压、过温、过流、短路等保护功能

□智能电池充电管理功能，可实现均浮充自动转换，有延长电池寿命

□自动监控电池工作状态，具有电池充放自动保护

□具有消防联动功能，可透过RS232或RS485接口，可实现远程监控

□模块化结构设计，维护方便

具体规格

0.5、1、1.5、2、3、4、5、6、7、8、9、10kW等

备用时间

可按设计要求配置，如30、60、90、120、180分钟

安装形式

落地式、挂式、嵌式三种。

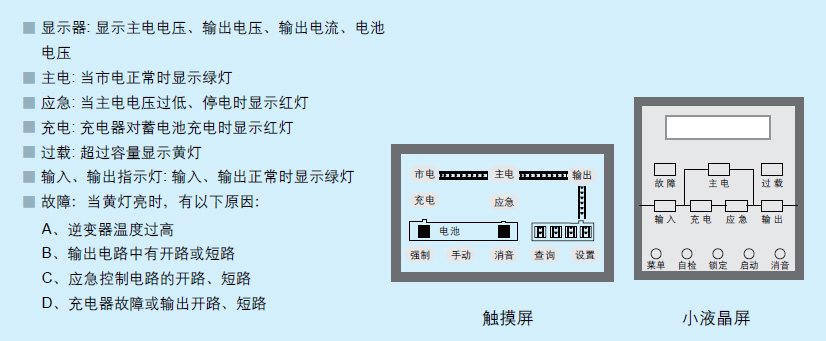

YJ系列EPS前面板说明

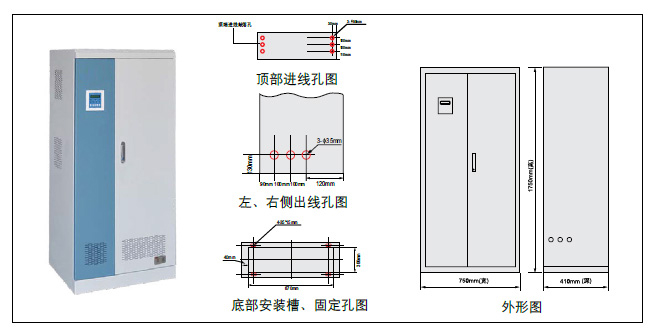

YJ集中供电式应急照明电源

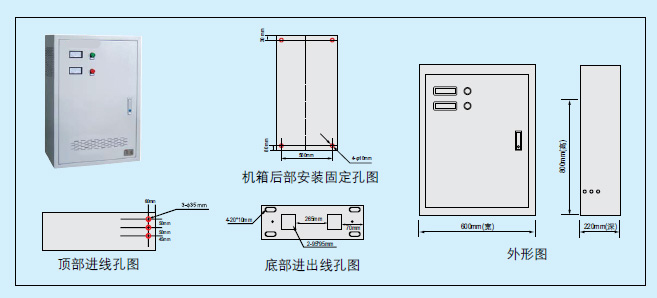

YJ-0.5kW 集中供电式应急照明电源(挂式、嵌式)

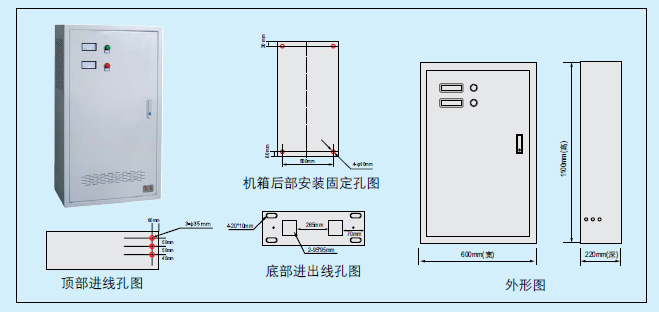

YJ-1kW 集中供电式应急照明电源(挂式、嵌式、落地式)

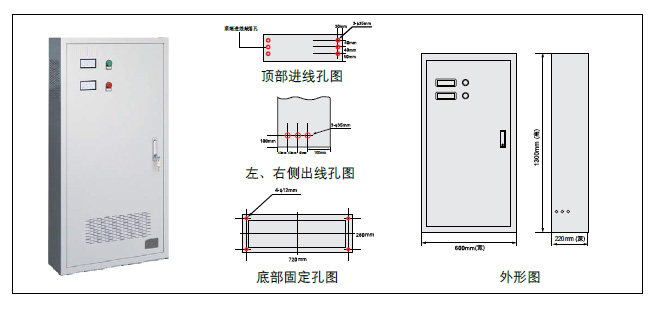

YJ-1.5kW/2kW 集中供电式应急照明电源(挂式、嵌式、落地式)

YJ-3kW/4kW 集中供电式应急照明电源(落地式)

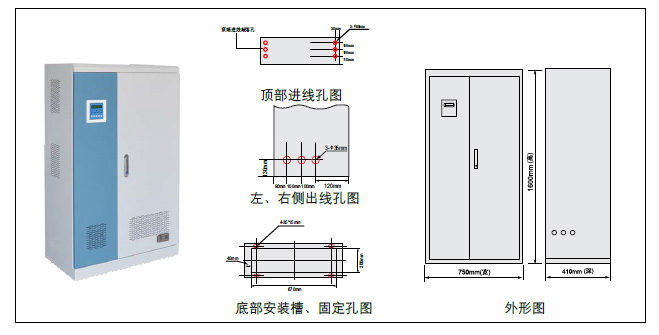

YJ-5kW/6kW 集中供电式应急照明电源(落地式)

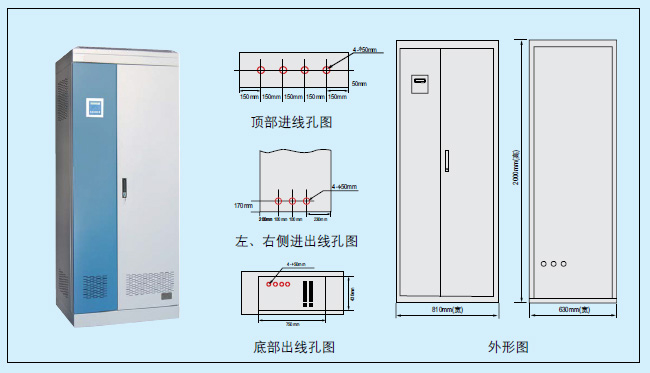

YJ-7kW/8kW/9kW/10kW 集中供电式应急照明电源(落地式)

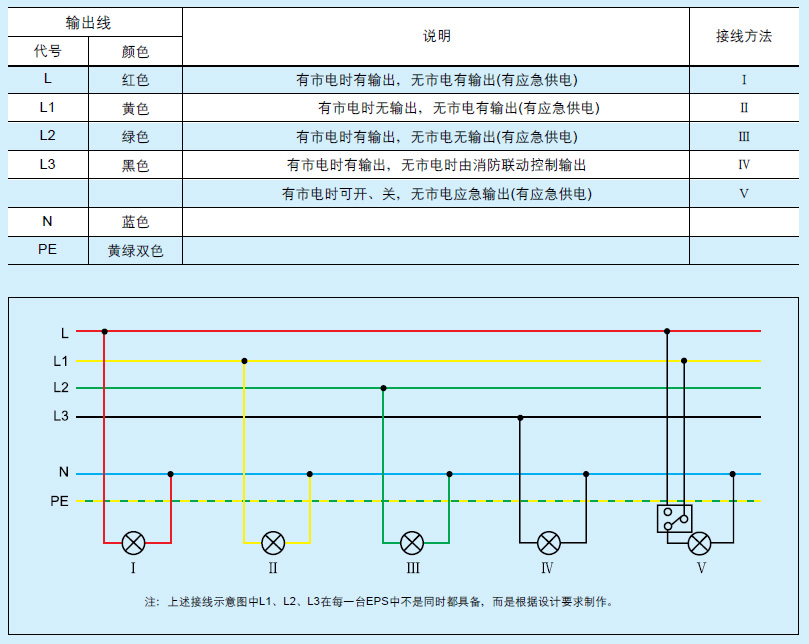

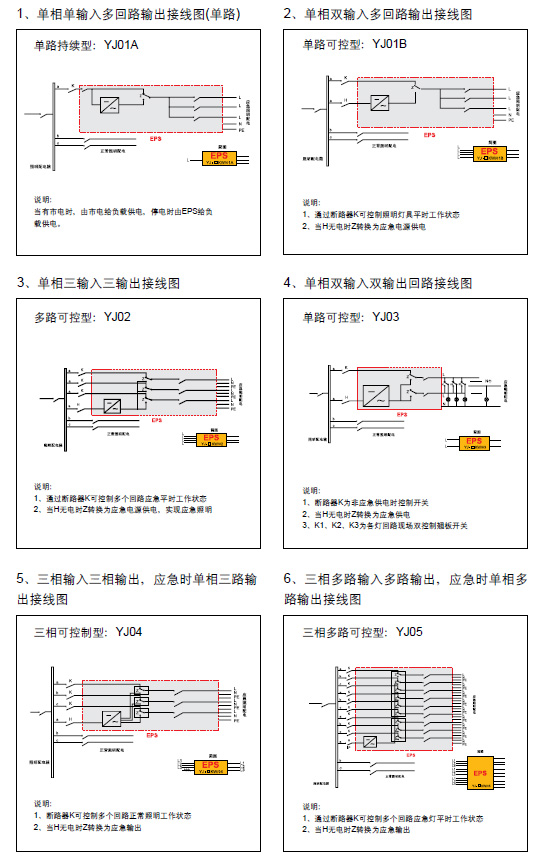

用于应急照明时，EPS出线及灯具、开关接线方法

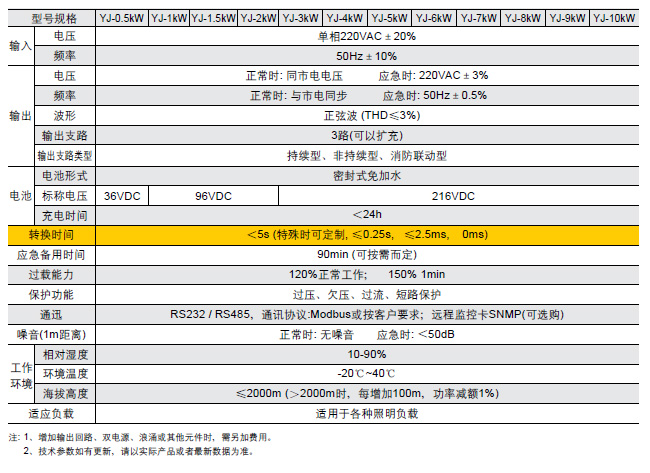

YJ系列EPS产品技术参数

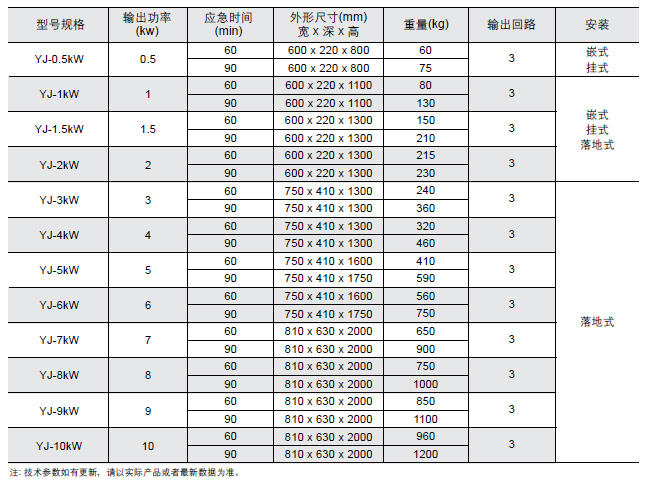

YJ 系列EPS主要设计参数一览表

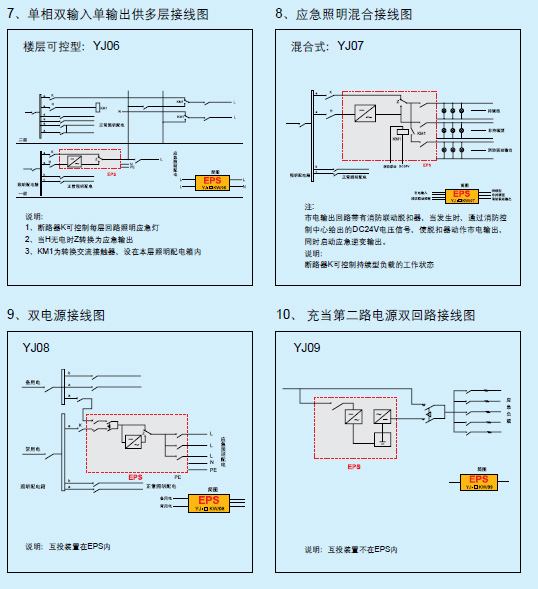

YJ系列EPS产品原理图
